二極體是指具有兩極(Dielectrode)，且兩極間之電流、電壓特性呈現非直線特性之半導體元件，其元件特性是只容許單一方向的電流 (順向電流)才能導通，逆向的電流則難以通過，在各種電子電路中是重要的基本元件之一，在半導體產業中是製程最早、技術最成熟的產品。
二極體是一種參雜兩種不同元素的半導體元件，
一邊會有較多的自由電子(帶負電)，另一邊有較多的自由電洞(帶正電)，在帶正電端加電壓，二極體就會導通；相反的，在帶負電的一端加電壓就會不導通。

二極體是廣泛的應用在消費性及工業用電子產業，其種類包含：整流二極體、快速回復二極體、高效二極體、蕭特基二極體、開關二極體及齊納二極體…等.

特色:

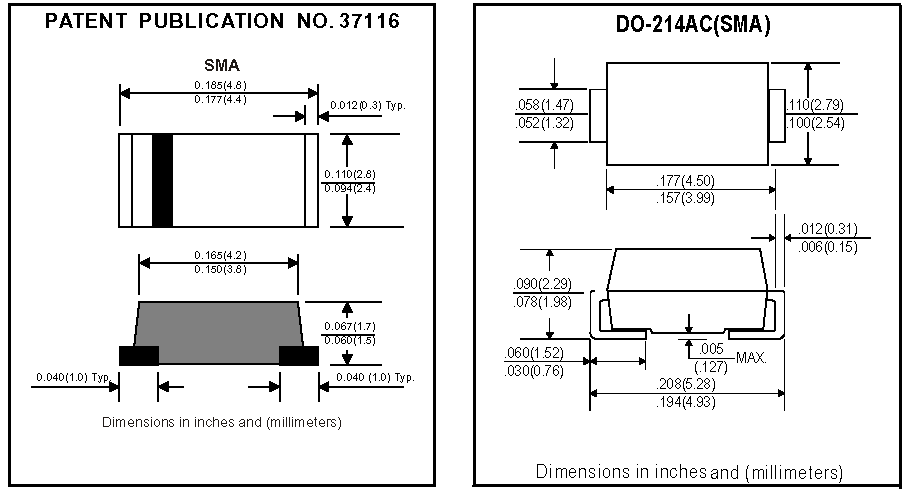

FMS品牌SMA封裝

其他品牌封裝比較

封裝採用最合理組裝製程及切割分離方式, 避免因採沖, 彎製程所形成之暗傷與品質不穩定等現象

接觸端點採沖, 彎形成, 過程中材料易有間接性損傷, 品質較不易控制.

使用0.4mm厚度之銅板材，較一般同業採用0.2mm厚之板材，厚度加倍散熱性更佳. 銅板材只有0.2mm厚.

產品外觀高度只有1.7mm厚, 為現今同型產品中最輕薄之產品. 外型大, 厚度高, 使用者需考慮給與較大空間設計, 較不經濟.

產品採晶片片式設計, 外觀平整美觀並易於操作及使用. 傳統外型.

晶片片式外型, 接觸面平整, 易於焊接及焊接性更佳. 焊接接觸面探機械整腳，平整度較差.

專利製程, 自動化製程高, 量化容易. 傳統製程, 量產慢.

橋式整流器

橋式整流器是使用四個二極體 ,將交流電轉成正向電源波型的一個全波整流

安培/電壓	50V	100V	200V	400V	600V	800V	1000V	封裝
0.5A	B05S	B1S	B2S	B4S	B6S	B8S	B10S	TO-269AA
1.0A	DB101S	DB102S	DB103S	DB104S	DB105S	DB106S	DB107S	DFS

小訊號蕭特基二極體

安培/電壓	20V	30V	40V	封裝
0.03A	N/A	ASD751V	N/A	0805
0.1A	N/A	N/A	ASD500V	0805
0.1A	N/A	N/A	ASD501V	0805
0.2A	N/A	ASD723	N/A	0805
0.2A	N/A	BAT54	N/A	SOT-23

蕭特基二極體

由於蕭基二極體的切換速度相當快，且導通壓降小，及極低雜訊指數，較接近理想的二極體，故廣泛的應用在電子電路中的交換式電源供應器、定位與載波網路、計算閘、混頻及檢波網路及迴路保護等。

其應用試例工廠自動化、個人電腦、無線電、交流變換器、電池充電器、各式馬達、混合積體電路、空調設備、直流對直流之變流器、交流對直流之變流器、汽車音響、照相機、 … 等等.

0.5A ~ 0.8A | 1A | 2A | 3A | 5A ~ 8A | 6A ~ 20A (DPAK / D2PAK)

0.5A ~ 0.8A：

安培/電壓	20V	30V	40V	50V	60V	80V	100V	封裝
0.5A	FM0520-N	FM0530-N	FM0540-N	FM0550-N	FM0560-N	N/A	N/A	SOD-323
0.8A	FM0520-MH	FM0530-MH	FM0540-MH	FM0550-MH	FM0560-MH	FM0580-MH	FM05100-MH	SOD-123H
0.8A	SGL34-20	SGL34-30	SGL34-40	SGL34-50	SGL34-60	N/A	N/A	DO-213AA

1A：

安培/電壓	20V	30V	40V	50V	60V	80V	100V	150V	封裝
1.0A	SM5817	SM5818	SM5819	N/A	N/A	N/A	N/A	N/A	MELF
1.0A	SM120	SM130	SM140	SM150	SM160	N/A	N/A	N/A	MELF
1.0A	FM5817	FM5818	FM5819	N/A	N/A	N/A	N/A	N/A	SMA
1.0A	FM120-M	FM130-M	FM140-M	FM150-M	FM160-M	FM180-M	FM1100-M	FM11150-M	SOD-123
1.0A	FM120-MH	FM130-MH	FM140-MH	FM150-MH	FM160-MH	FM180-MH	FM1100-MH	N/A	SOD-123H
1.0A	FM120-N	FM130-N	FM140-N	FM150-N	FM160-N	FM180-N	FM1100-N	NN/A /A	SOD-323
1.0A	FM120	FM130	FM140	FM150	FM160	FM180	FM1100	N/A	SMA
1.0A	FM120-L	FM130-L	FM140-L	FM150-L	FM160-L	FM180-L	FM1100-L	N/A	SMAL

2A:

安培/電壓	20V	30V	40V	50V	60V	80V	100V	封裝
2.0A	FM220-M	FM230-M	FM240-M	FM250-M	FM260-M	FM280-M	FM2100-M	SOD-123
2.0A	FM220-MH	FM230-MH	FM240-MH	FM250-MH	FM260-MH	FM280-MH	FM2100-MH	SOD-123H
2.0A	FM220	FM230	FM240	FM250	FM260	FM280	FM2100	SMA
2.0A	FM220-L	FM230-L	FM240-L	FM250-L	FM260-L	FM280-L	FM2100-L	SMAL

3A:

安培/電壓	20V	30V	40V	50V	60V	80V	100V	封裝
3.0A	FM5820-A	FM5821-A	FM5822-A	N/A	N/ A	N/A	N/A	SMA
3.0A	FM5820-AL	FM5821-AL	FM5822-AL	N/A	N/ A	N/A	N/A	SMAL
3.0A	FM5820	FM5821	FM5822	/A	N A	N/A	N/ A	SMC
3.0A	FM320-A	FM330-A	FM340-A	FM350-A	FM360-A	FM380-A	FM3100-A	SMA
3.0A	FM320-AL	FM330-AL	FM340-AL	FM350-AL	FM360-AL	FM380-AL	FM3100-AL	SMAL
3.0A	FM320-B	FM330-B	FM340-B	FM350-B	FM360-B	FM380-B	FM3100-B	SMB
3.0A	FM320	FM330	FM340	FM350	FM360	FM380	FM3100	SMC

5A ~ 10A ：

安培/電壓	20V	30V	40V	50V	60V	80V	100V	封裝
5.0A	FM520-B	FM530-B	FM540-B	FM550-B	FM560-B	FM580-B	FM5100-B	SMB
5.0A	FM520	FM530	FM540	FM550	FM560	FM580	FM5100	SMC
6.0A	FM620	FM630	FM640	N FM650 /A	FM660	FM680	FM6100	SMC
8.0A	FM820-B	FM830-B	FM840-B	FM850-B	FM860-B	N/A	N/A	SMB
10.0A	FM1020-T	FM1030-T	FM1040-T	N/A	N/A	N/A	N/A	SMC-T1

6A ~20A (DPAK & D2PACK)：

安培/電壓	20V	30V	40V	50V	60V	封裝
6.0A	SKFM620C-D	SKFM630C-D	SKFM640C-D	SKFM650C-D	SKFM660C-D	DPAK
10.0A	SKFM1020C-D	SKFM1030C-D	SKFM1040C-D	SKFM1050C-D	SKFM1060C-D	DPAK
10.0A	SKFM1020C-D2	SKFM1030C-D2	SKFM1040C-D2	SKFM1050C-D2	SKFM1060C-D2	D2PACK
16.0A	SKFM1620C-D	SKFM1630C-D	SKFM1640C-D	SKFM1650C-D	SKFM1660C-D	DPAK
16.0A	SKFM1620C-D2	SKFM1630C-D2	SKFM1640C-D2	SKFM1650C-D2	SKFM1660C-D2	D2PACK
20.0A	SKFM2020C-D2	SKFM2030C-D2	SKFM2040C-D2	SKFM2050C-D2	SKFM2060C-D2	D2PACK

安培/電壓	80V	100V	150V	200V	封裝
6.0A	SKFM680C-D	SKFM6100C-D	SKFM6150C-D	SKFM6200C-D	DPAK
10.0A	SKFM1080C-D	SKFM10100C-D	SKFM10150C-D	SKFM10200C-D	DPAK
10.0A	SKFM1080C-D2	SKFM10100C-D2	SKFM10150C-D2	SKFM10200C-D2	D2PACK
16.0A	SKFM1680C-D	SKFM16100C-D	SKFM16150C-D	SKFM16200C-D	DPAK
16.0A	SKFM1680C-D2	SKFM16100C-D2	SKFM16150C-D2	SKFM16200C-D2	D2PACK
20.0A	SKFM2080C-D2	SKFM20100C-D2	SKFM20150C-D2	SKFM20200C-D2	D2PACK

Low VF 蕭特基二極體

安培/電壓	20V	40V	封裝
1.0A	SL12-M	SL14-M	SOD-123
1.0A	SL12-MH	SL14-MH	SOD-123H
1.0A	SL12-N	SL14-N	SOD-323
1.0A	SL12	SL14	SMA
2.0A	SL22-M	SL24-M	SOD-123
2.0A	SL22-MH	SL24-MH	SOD-123H
2.0A	SL22-N	SL24-N	SOD-323
2.0A	SL22	SL24	SMA
3.0A	SL32-A	SL34-A	SMA
3.0A	SL32	SL34	SMC

整流二極體

.	安培/電壓	50V	100V	200V	400V	600V	800V	1000V	封裝
.	0.5A	GL34A	GL34B	GL34D	GL34G	GL34J	N/A	N/A	DO-213AA
.	1.0A	SM4001	SM4002	SM4003	SM4004	SM4005	SM4006	SM4007	MELF
.	1.0A	FM4001-M	FM4002-M	FM4003-M	FM4004-M	FM4005-M	FM4006-M	FM4007-M	SOD-123
	1.0A	FM4001-MH	FM4002-MH	FM4003-MH	FM4004-MH	FM4005-MH	FM4006-MH	FM4007-MH	SOD-123H
.	1.0A	FM4001	FM4002	FM4003	FM4004	FM4005	FM4006	FM4007	SMA
.	2.0A	FM201	FM202	FM203	FM204	FM205	FM206	FM207	SMA
.	3.0A	FM301	FM302	FM303	FM304	FM305	FM306	FM307	SMC

快速回復二極體

安培/電壓	50V	100V	200V	400V	600V	800V	1000V	封裝
1.0A	FSM101	FSM102	FSM103	FSM104	FSM105	FSM106	N/A	MELF
1.0A	FFM101-M	FFM102-M	FFM103-M	FFM104-M	FFM105-M	FFM106-M	FFM107-M	SOD-123
1.0A	FFM101-MH	FFM102-MH	FFM103-MH	FFM104-MH	FFM105-MH	FFM106-MH	FFM107-MH	SOD-123H
1.0A	FFM101	FFM102	FFM103	FFM104	FFM105	FFM106	FFM107	SMA
2.0A	FFM201	FFM202	FFM203	FFM204	FFM205	FFM206	FFM207	SMA
3.0A	FFM301	FFM302	FFM303	FFM304	FFM305	FFM306	FFM307	SMC

高效二極體

安培/電壓	50V	100V	200V	400V	600V	800V	1000V	封裝
1.0A	HFM101-M	HFM102-M	HFM103-M	HFM104-M	HFM105-M	HFM106-M	HFM107-M	SOD-123
1.0A	HFM101-MH	HFM102-MH	HFM103-MH	HFM104-MH	HFM105-MH	HFM106-MH	HFM107-MH	SOD-123H
1.0A	HFM101	HFM102	HFM103	HFM104	HFM105	HFM106	HFM107	SMA
2.0A	HFM201	HFM202	HFM203	HFM204	HFM205	HFM206	HFM207	SMA
3.0A	HFM301	HFM302	HFM303	HFM304	HFM305	HFM306	HFM307	SMC

超快速二極體

.	安培/電壓	50V	100V	150V	200V	300V	400V	500V	600V	封裝
	1.0A	SFM11-M	SFM12-M	SFM13-M	SFM14-M	SFM15-M	SFM16-M	SFM17-M	SFM18-M	SOD-123
	1.0A	SFM11-MH	SFM12-MH	SFM13-MH	SFM14-MH	SFM15-MH	SFM16-MH	SFM17-MH	SFM18-MH	SOD-123H
	1.0A	SFM11	SFM12	SFM13	SFM14	SFM15	SFM16	SFM17	SFM18	SMA
	2.0A	SFM21	SFM22	SFM23	SFM24	SFM25	SFM26	SFM27	SFM28	SMA
	3.0A	SFM31	SFM32	SFM33	SFM34	SFM35	SFM36	SFM37	SFM38	SMC

開關二極體

安培/電壓	75V	封裝
0.15A	CDSU4148	0603
0.15A	CDSF4148	1005
0.15A	CDSNC4148	1206
0.225A / 70V	BAV99-G	SOT-23

Zener Diode一種半導體接面二極體。齊納二極體常用來調整電壓，而且就像整流二極體一樣，在許多電源供應的用途上非常重要。
齊納二極體是一種矽材料 pn 接面元件，其與整流二極體的差別在於專門選用其逆向崩潰區。
齊納二極體的崩潰電壓，是在製造時仔細地控制摻雜程度。當反向偏壓達到一定值時，反向電流急劇增加，此效應也可發生在反向偏壓低於6伏時,而且是可以重復和可逆的。
所以齊納二極體一般都用於穩壓電路中。

齊納二極體

功率	料號	電壓	封裝
0.2W	MM5Z5221B ~ 5267B	2.4V - 75V	SOD-523FL
0.5W	MMSZ5221 ~ MMSZ5262	2.0V - 39V	SOD-123F
1.0W	DL4728A - 4761A	3.3V - 75V	MELF
1.0W	ZGFM103V3-M ~ 10100-M	2.4V - 100V	SOD-123
1.0W	ZGFM103V3-N ~ 10100-N	2.4V - 100V	SOD-323
1.0W	ZS4728A - ZS4755A	3.3V - 36V	SMA
1.0W	ZS110 - ZS330	110V - 330V	SMA

Pad Layout 尺寸

back

突波吸收器 Varistors 防雷器 SPD 自復式保險絲 PPTC 高壓電容 Capacitor 電感 Inductor 二極體 Diodes OEM/ODM 產品 LED字幕機

Atom Electronics Co., Ltd.

辰原科技有限公司

SMD 電感,

高壓電容

二極體(齊納,
開關,蕭特基,TVS)

突波吸收器 (DIP&SMD)
防雷器（SPD）

自復式保險絲

LED字幕機、電視牆

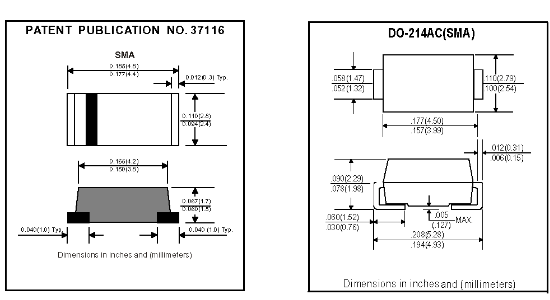

FMS品牌SMA封裝	其他品牌封裝比較
