Bridge Diode

Amp/Volt	50V	100V	200V	400V	600V	800V	1000V	Case

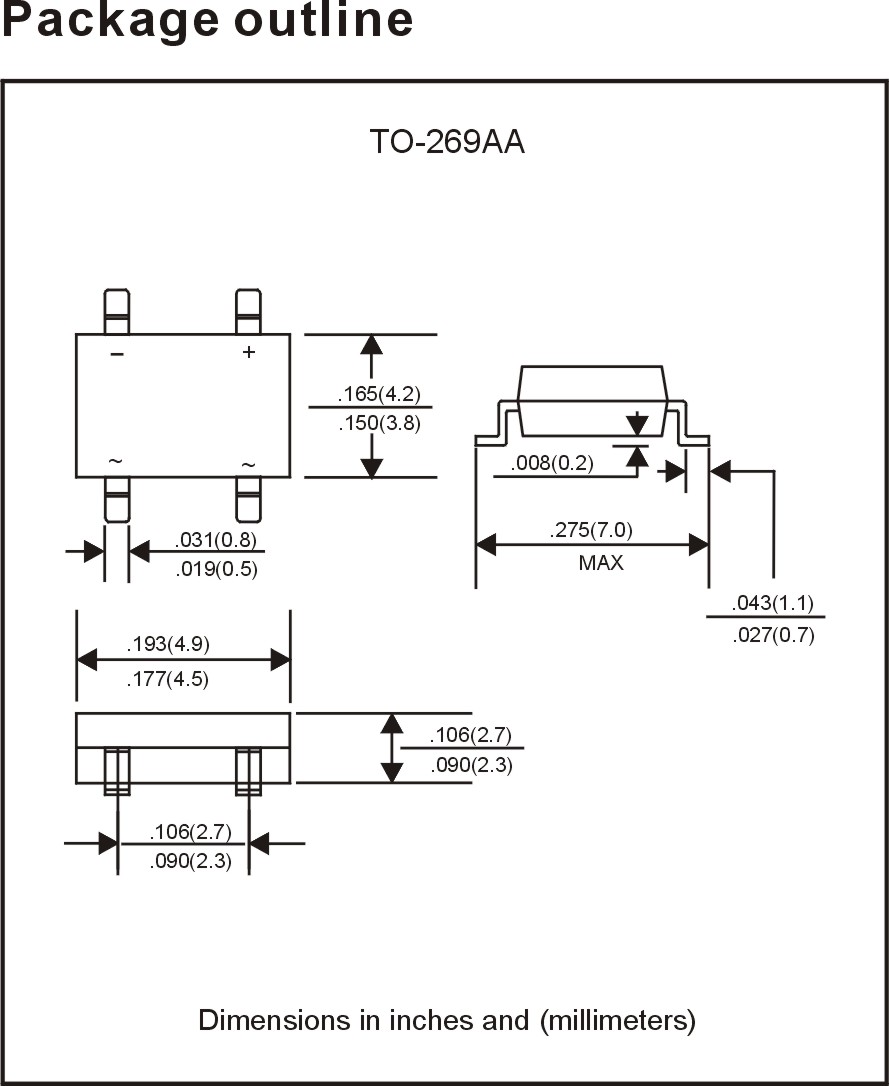

0.5A	B05S	B1S	B2S	B4S	B6S	B8S	B10S	TO-269AA
1.0A	DB101S	DB102S	DB103S	DB104S	DB105S	DB106S	DB107S	DFS

Advanced Schottky Diode

Amp/Volt	20V	30V	40V	Case
0.03A	N/A	ASD751V	N/A	0805
0.1A	N/A	N/A	ASD500V	0805
0.1A	N/A	N/A	ASD501V	0805
0.2A	N/A	ASD723	N/A	0805

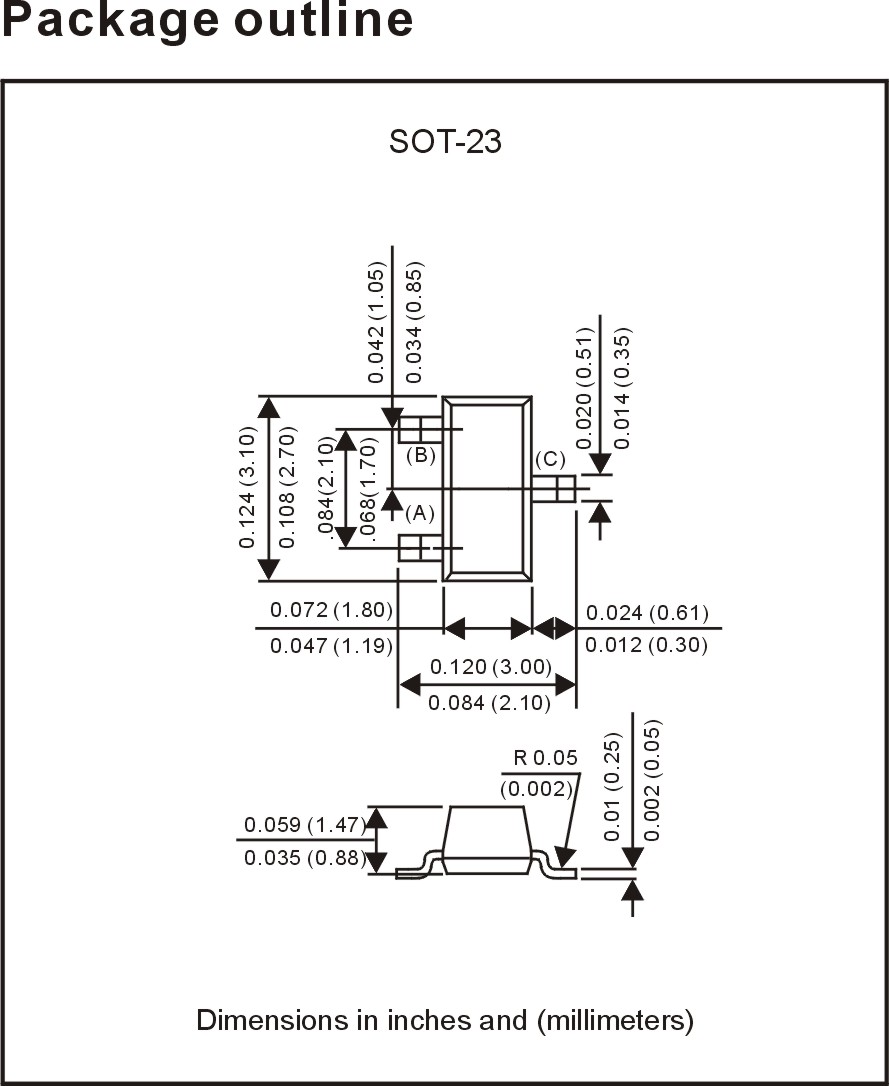

0.2A	N/A	BAT54	N/A	SOT-23

Schottky Barrier Diode

0.5A ~ 0.8A | 1A | 2A | 3A | 5A ~ 8A | 6A ~ 20A (DPAK / D2PAK)







0.5A ~ 0.8A:



	Amp/Volt	20V	30V	40V	50V	60V	80V	100V	Case
	0.5A	FM0520-N	FM0530-N	FM0540-N	FM0550-N	FM0560-N	N/A	N/A	SOD-323
	0.5A	FM0520-MH	FM0530-MH	FM0540-MH	FM0550-MH	FM0560-MH	FM0580-MH	FM05100-MH	SOD-123H
	0.8A	SGL34-20	SGL34-30	SGL34-40	SGL34-50	SGL34-60	N/A	N/A	DO-213AA

1A：



	Amp/Volt	20V	30V	40V	50V	60V	80V	100V	150V	Case
	1.0A	SM5817	SM5818	SM5819	N/A	N/A	N/A	N/A	N/A	MELF
	1.0A	SM120	SM130	SM140	SM150	SM160	N/A	N/A	N/A	MELF
	1.0A	FM5817	FM5818	FM5819	N/A	N/A	N/A	N/A	N/A	SMA
	1.0A	FM120-M	FM130-M	FM140-M	FM150-M	FM160-M	FM180-M	FM1100-M	FM11150-M	SOD-123
	1.0A	FM120-MH	FM130-MH	FM140-MH	FM150-MH	FM160-MH	FM180-MH	FM1100-MH	N/A	SOD-123H
	1.0A	FM120-N	FM130-N	FM140-N	FM150-N	FM160-N	FM180-N	FM1100-N	NN/A /A	SOD-323
	1.0A	FM120	FM130	FM140	FM150	FM160	FM180	FM1100	N/A	SMA
	1.0A	FM120-L	FM130-L	FM140-L	FM150-L	FM160-L	FM180-L	FM1100-L	N/A	SMAL

2A:



	Amp/Volt	20V	30V	40V	50V	60V	80V	100V	Case
	2.0A	FM220-M	FM230-M	FM240-M	FM250-M	FM260-M	FM280-M	FM2100-M	SOD-123
	2.0A	FM220-MH	FM230-MH	FM240-MH	FM250-MH	FM260-MH	FM280-MH	FM2100-MH	SOD-123H
	2.0A	FM220	FM230	FM240	FM250	FM260	FM280	FM2100	SMA
	2.0A	FM220-L	FM230-L	FM240-L	FM250-L	FM260-L	FM280-L	FM2100-L	SMAL

3A:



	Amp/Volt	20V	30V	40V	50V	60V	80V	100V	Case
	3.0A	FM5820-A	FM5821-A	FM5822-A	N/A	N/ A	N/A	N/A	SMA
	3.0A	FM5820-AL	FM5821-AL	FM5822-AL	N/A	N/ A	N/A	N/A	SMAL

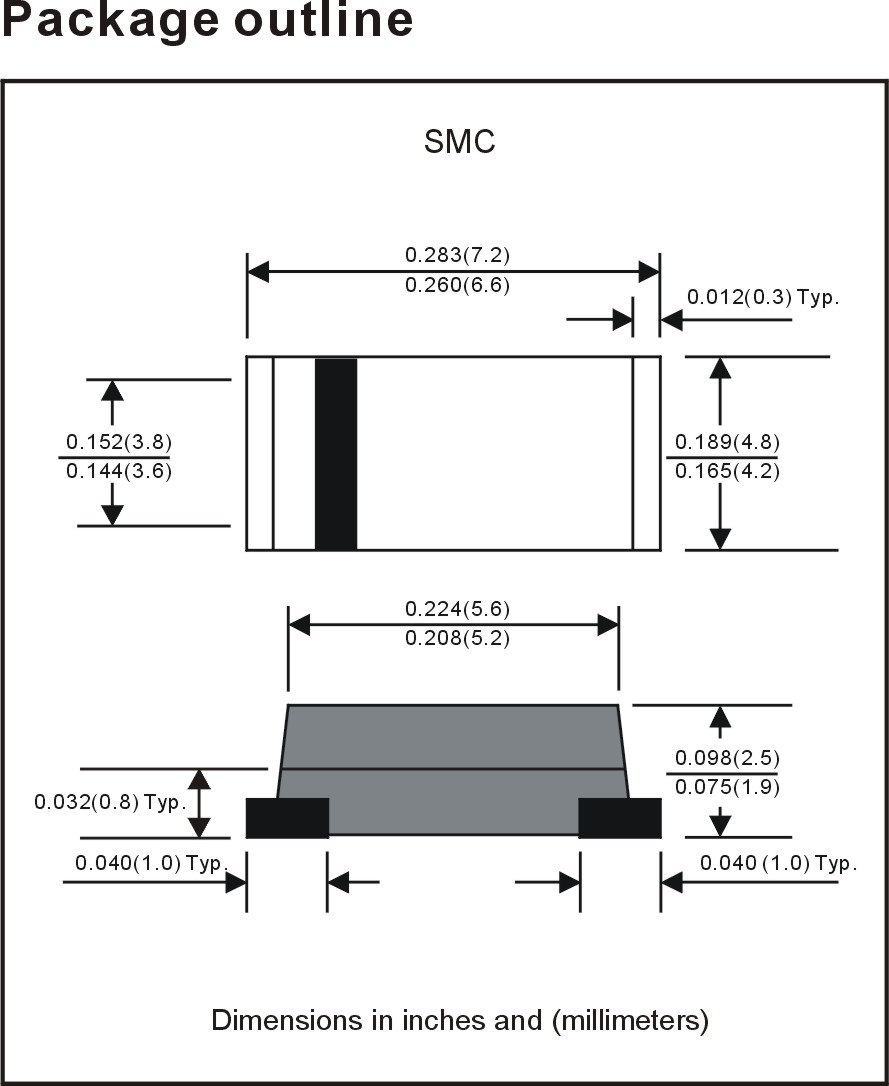

	3.0A	FM5820	FM5821	FM5822	/A	N A	N/A	N/ A	SMC
	3.0A	FM320-A	FM330-A	FM340-A	FM350-A	FM360-A	FM380-A	FM3100-A	SMA
	3.0A	FM320-AL	FM330-AL	FM340-AL	FM350-AL	FM360-AL	FM380-AL	FM3100-AL	SMAL

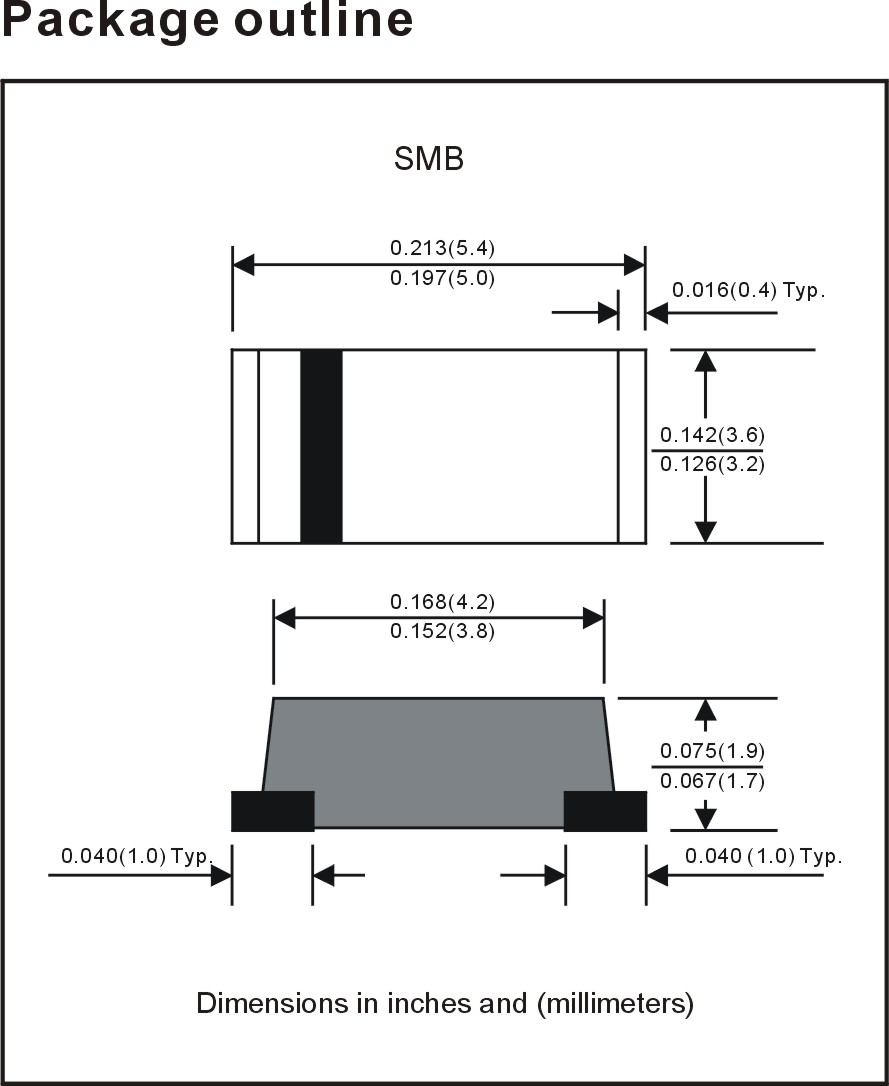

	3.0A	FM320-B	FM330-B	FM340-B	FM350-B	FM360-B	FM380-B	FM3100-B	SMB
	3.0A	FM320	FM330	FM340	FM350	FM360	FM380	FM3100	SMC

5A ~ 10A ：



	Amp/Volt	20V	30V	40V	50V	60V	80V	100V	Case
	5.0A	FM520-B	FM530-B	FM540-B	FM550-B	FM560-B	FM580-B	FM5100-B	SMB
	5.0A	FM520	FM530	FM540	FM550	FM560	FM580	FM5100	SMC
	6.0A	FM620	FM630	FM640	N FM650 /A	FM660	FM680	FM6100	SMC
	8.0A	FM820-B	FM830-B	FM840-B	FM850-B	FM860-B	N/A	N/A	SMB
	10.0A	FM1020-T	FM1030-T	FM1040-T	N/A	N/A	N/A	N/A	SMC-T1

6A ~20A (DPAK & D2PACK)：



	Amp/Volt	20V	30V	40V	50V	60V	Case

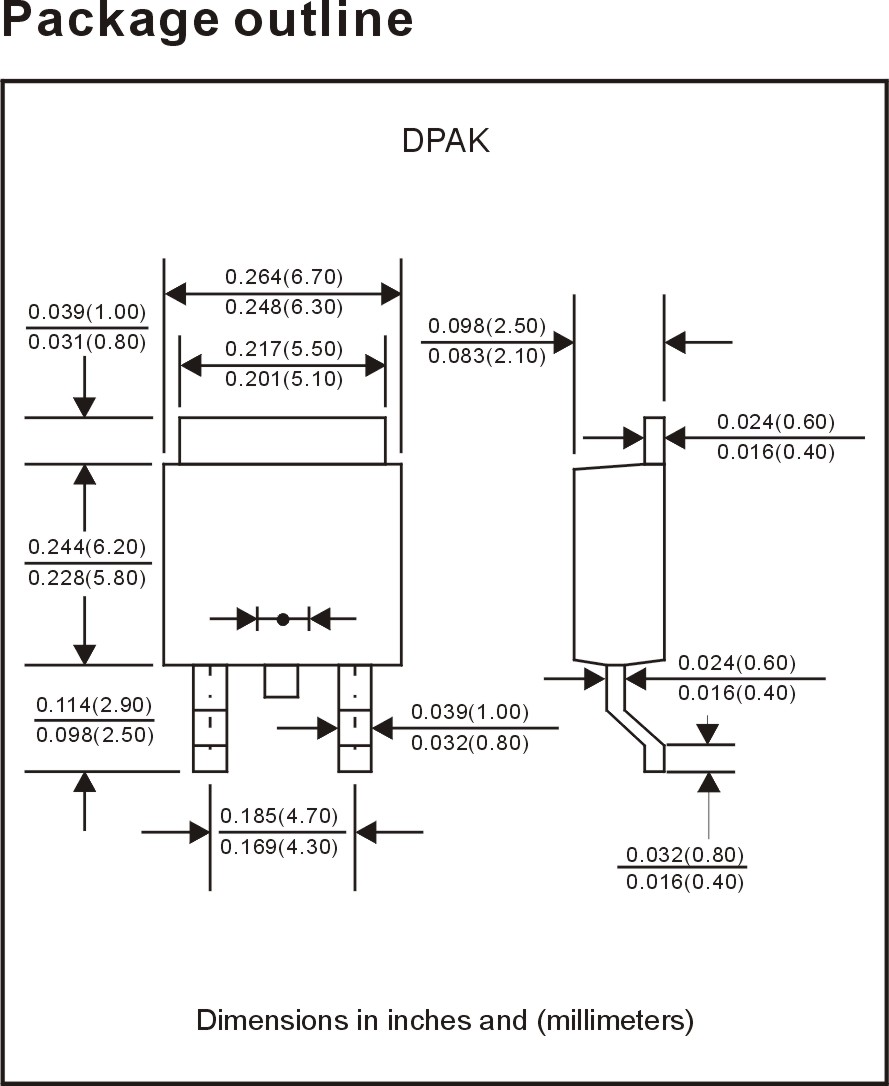

	6.0A	SKFM620C-D	SKFM630C-D	SKFM640C-D	SKFM650C-D	SKFM660C-D	DPAK
	10.0A	SKFM1020C-D	SKFM1030C-D	SKFM1040C-D	SKFM1050C-D	SKFM1060C-D	DPAK

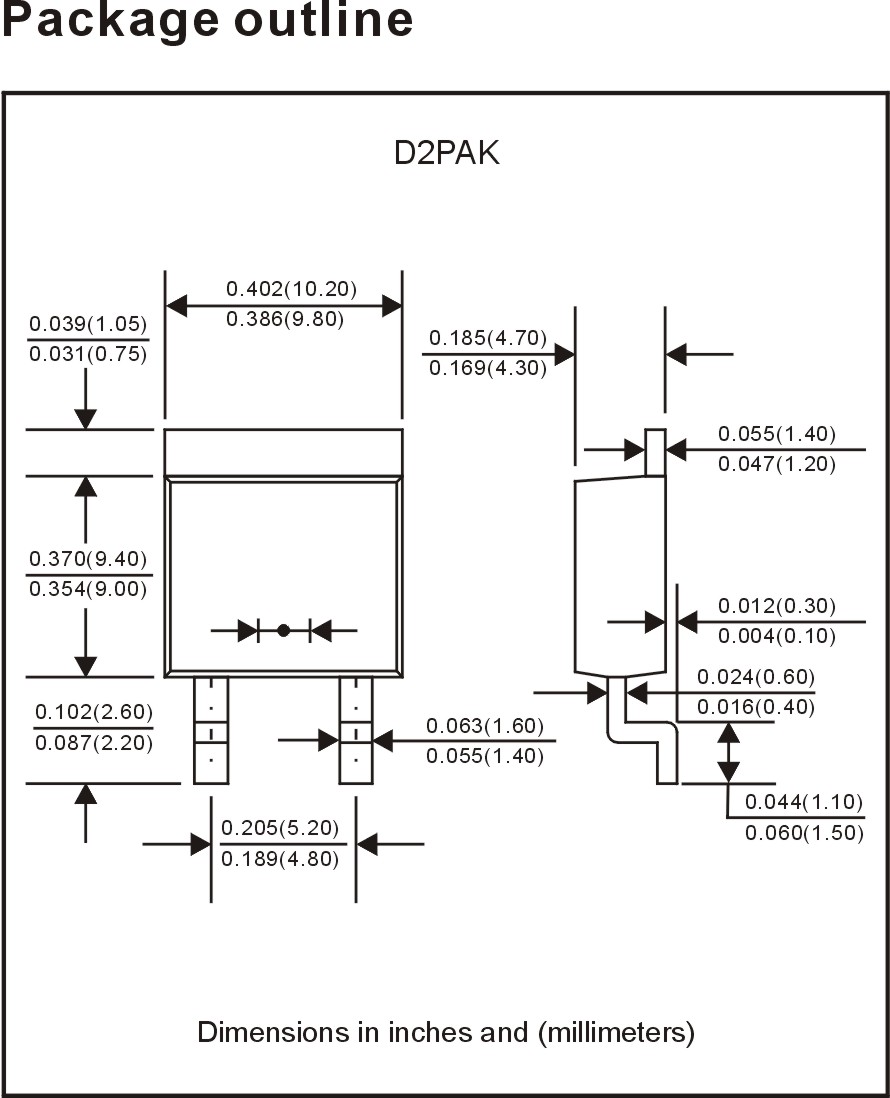

	10.0A	SKFM1020C-D2	SKFM1030C-D2	SKFM1040C-D2	SKFM1050C-D2	SKFM1060C-D2	D2PACK
	16.0A	SKFM1620C-D	SKFM1630C-D	SKFM1640C-D	SKFM1650C-D	SKFM1660C-D	DPAK
	16.0A	SKFM1620C-D2	SKFM1630C-D2	SKFM1640C-D2	SKFM1650C-D2	SKFM1660C-D2	D2PACK
	20.0A	SKFM2020C-D2	SKFM2030C-D2	SKFM2040C-D2	SKFM2050C-D2	SKFM2060C-D2	D2PACK





	Amp/Volt	80V	100V	150V	200V	Case
	6.0A	SKFM680C-D	SKFM6100C-D	SKFM6150C-D	SKFM6200C-D	DPAK
	10.0A	SKFM1080C-D	SKFM10100C-D	SKFM10150C-D	SKFM10200C-D	DPAK
	10.0A	SKFM1080C-D2	SKFM10100C-D2	SKFM10150C-D2	SKFM10200C-D2	D2PACK
	16.0A	SKFM1680C-D	SKFM16100C-D	SKFM16150C-D	SKFM16200C-D	DPAK
	16.0A	SKFM1680C-D2	SKFM16100C-D2	SKFM16150C-D2	SKFM16200C-D2	D2PACK
	20.0A	SKFM2080C-D2	SKFM20100C-D2	SKFM20150C-D2	SKFM20200C-D2	D2PACK



Low VF Schottky Diode

	Amp/Volt	20V	40V	Case
	1.0A	SL12-M	SL14-M	SOD-123
	1.0A	SL12-MH	SL14-MH	SOD-123H
	1.0A	SL12-N	SL14-N	SOD-323
	1.0A	SL12	SL14	SMA
	2.0A	SL22-M	SL24-M	SOD-123
	2.0A	SL22-MH	SL24-MH	SOD-123H
	2.0A	SL22-N	SL24-N	SOD-323
	2.0A	SL22	SL24	SMA
	3.0A	SL32-A	SL34-A	SMA
	3.0A	SL32	SL34	SMC

Silicon Diode

.	Amp/Volt	50V	100V	200V	400V	600V	800V	1000V	Case
.	0.5A	GL34A	GL34B	GL34D	GL34G	GL34J	N/A	N/A	DO-213AA
.	1.0A	SM4001	SM4002	SM4003	SM4004	SM4005	SM4006	SM4007	MELF
.	1.0A	FM4001-M	FM4002-M	FM4003-M	FM4004-M	FM4005-M	FM4006-M	FM4007-M	SOD-123
	1.0A	FM4001-MH	FM4002-MH	FM4003-MH	FM4004-MH	FM4005-MH	FM4006-MH	FM4007-MH	SOD-123H
.	1.0A	FM4001	FM4002	FM4003	FM4004	FM4005	FM4006	FM4007	SMA
.	2.0A	FM201	FM202	FM203	FM204	FM205	FM206	FM207	SMA
.	3.0A	FM301	FM302	FM303	FM304	FM305	FM306	FM307	SMC

Fast Recovery Diode

Amp/Volt	50V	100V	200V	400V	600V	800V	1000V	Case
1.0A	FSM101	FSM102	FSM103	FSM104	FSM105	FSM106	N/A	MELF
1.0A	FFM101-M	FFM102-M	FFM103-M	FFM104-M	FFM105-M	FFM106-M	FFM107-M	SOD-123
1.0A	FFM101-MH	FFM102-MH	FFM103-MH	FFM104-MH	FFM105-MH	FFM106-MH	FFM107-MH	SOD-123H
1.0A	FFM101	FFM102	FFM103	FFM104	FFM105	FFM106	FFM107	SMA
2.0A	FFM201	FFM202	FFM203	FFM204	FFM205	FFM206	FFM207	SMA
3.0A	FFM301	FFM302	FFM303	FFM304	FFM305	FFM306	FFM307	SMC

High Efficiency Diode

Amp/Volt	50V	100V	200V	400V	600V	800V	1000V	Case
1.0A	HFM101-M	HFM102-M	HFM103-M	HFM104-M	HFM105-M	HFM106-M	HFM107-M	SOD-123
1.0A	HFM101-MH	HFM102-MH	HFM103-MH	HFM104-MH	HFM105-MH	HFM106-MH	HFM107-MH	SOD-123H
1.0A	HFM101	HFM102	HFM103	HFM104	HFM105	HFM106	HFM107	SMA
2.0A	HFM201	HFM202	HFM203	HFM204	HFM205	HFM206	HFM207	SMA
3.0A	HFM301	HFM302	HFM303	HFM304	HFM305	HFM306	HFM307	SMC

Super Fast Diode

.	Amp/Volt	50V	100V	150V	200V	300V	400V	500V	600V	Case
	1.0A	SFM11-M	SFM12-M	SFM13-M	SFM14-M	SFM15-M	SFM16-M	SFM17-M	SFM18-M	SOD-123
	1.0A	SFM11-MH	SFM12-MH	SFM13-MH	SFM14-MH	SFM15-MH	SFM16-MH	SFM17-MH	SFM18-MH	SOD-123H
	1.0A	SFM11	SFM12	SFM13	SFM14	SFM15	SFM16	SFM17	SFM18	SMA
	2.0A	SFM21	SFM22	SFM23	SFM24	SFM25	SFM26	SFM27	SFM28	SMA
	3.0A	SFM31	SFM32	SFM33	SFM34	SFM35	SFM36	SFM37	SFM38	SMC



Switching Diode

	Amp/Volt	75V	Case
	0.15A	CDSU4148	0603

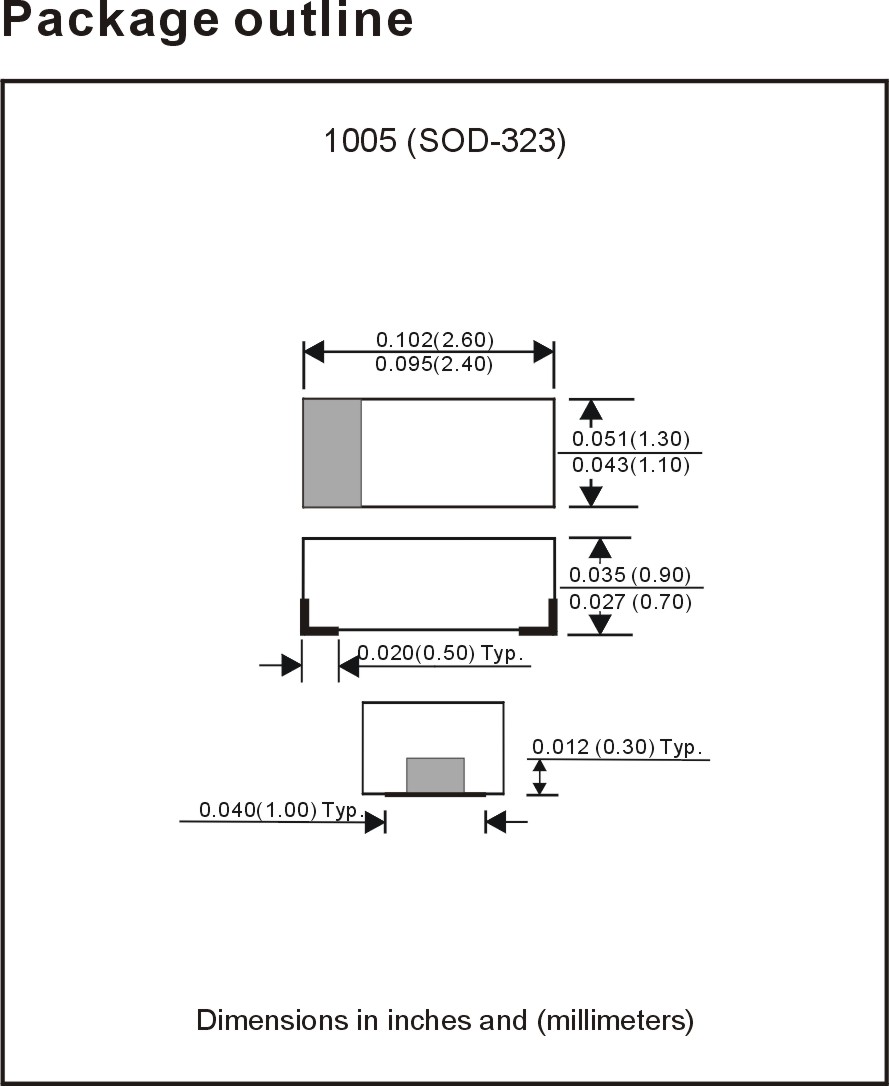

	0.15A	CDSF4148	1005

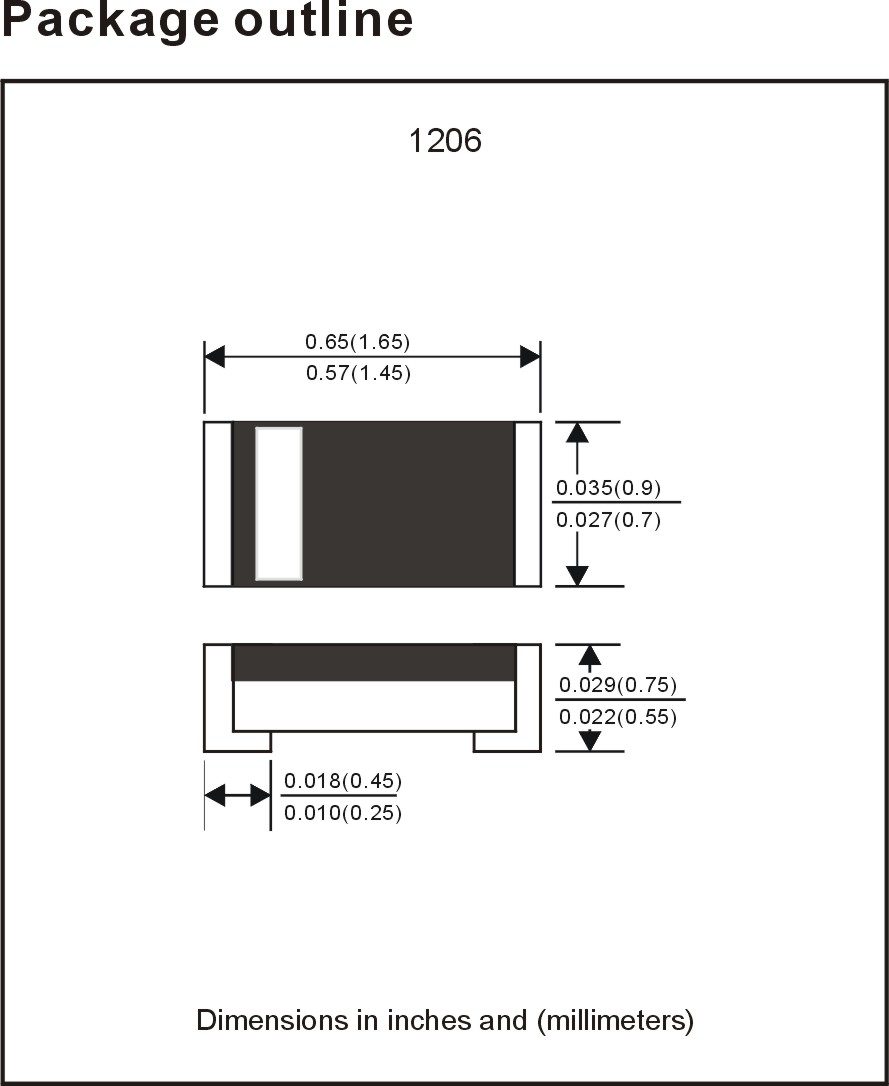

	0.15A	CDSNC4148	1206
	0.225A / 70V	BAV99-G	SOT-23





Zener Diode

	Amp	P/N	Voltage	Case
	0.2W	MM5Z5221B ~ 5267B	2.4V - 75V	SOD-523FL

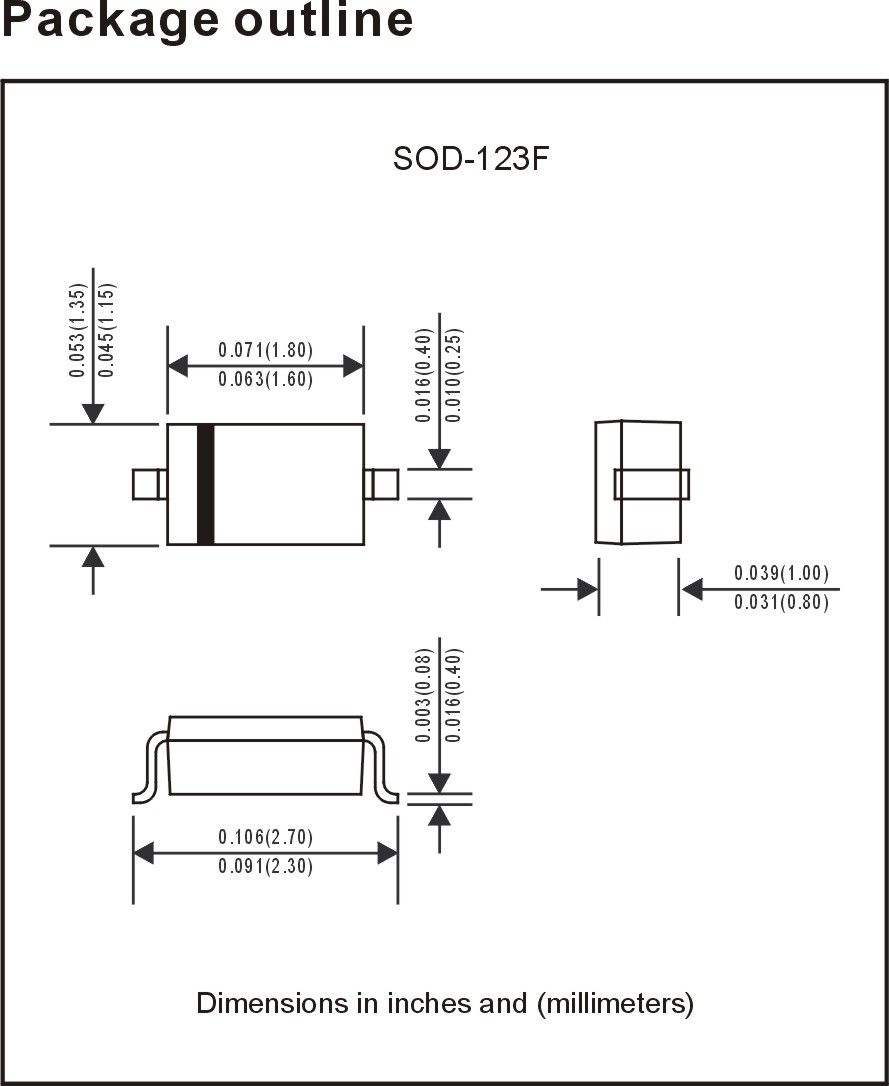

	0.5W	MMSZ5221 ~ MMSZ5262	2.0V - 39V	SOD-123F
	1.0W	DL4728A - 4761A	3.3V - 75V	MELF
	1.0W	ZGFM103V3-M ~ 10100-M	2.4V - 100V	SOD-123
	1.0W	ZGFM103V3-N ~ 10100-N	2.4V - 100V	SOD-323
	1.0W	ZS4728A - ZS4755A	3.3V - 36V	SMA
	1.0W	ZS110 - ZS330	110V - 330V	SMA

Pad Layout Size
